**活性氧化鋁球的過程
發(fā)布時(shí)間:2023-02-16 來(lái)源:本站 點(diǎn)擊次數(shù):454

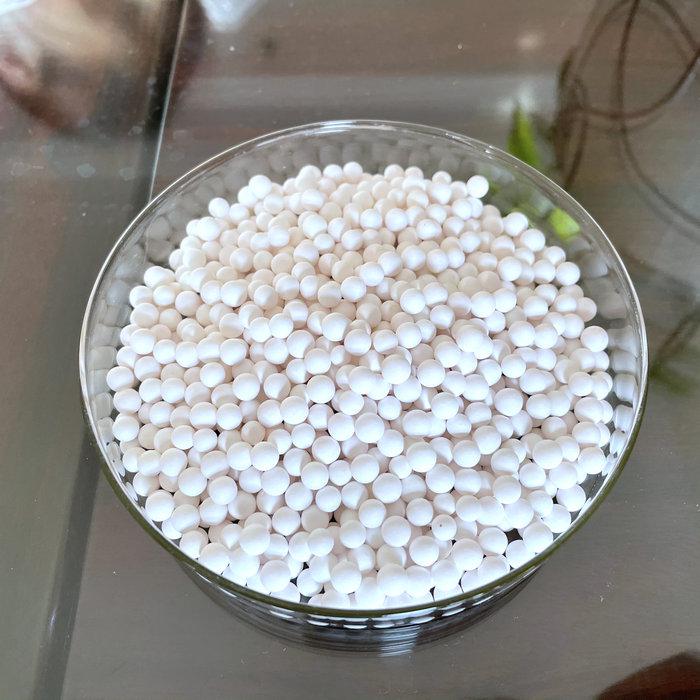

活性氧化鋁球是由活性氧化鋁經(jīng)過特別處理后制成的產(chǎn)品。運(yùn)用中**、無(wú)味、不粉化、吸水性強(qiáng),不溶于水。其**進(jìn)程可分為以下進(jìn)程:
1、單調(diào):材料中含有7%-8%的水分,經(jīng)過將附著水分提高到150-200℃來(lái)蒸騰。
2、損壞:單調(diào)后的材料進(jìn)入機(jī)械研磨破碎,破碎粒度可根據(jù)出產(chǎn)需求進(jìn)行調(diào)整。活性氧化鋁球的粒度一般控制在325-500目。
3、快速脫水:懸浮烘烤后快速脫水,快速冷卻。材料在設(shè)備中停留時(shí)刻短,出產(chǎn)的粉末也被稱為快速脫水粉末,晶體類型為氧化鋁。快速脫水窯進(jìn)口溫度為800-900℃,窯出口溫度為410-460℃。
4、制球:這個(gè)進(jìn)程是出產(chǎn)中的要害點(diǎn)。在制球進(jìn)程中,可以控制活性氧化鋁球的尺度、堆積密度、破碎強(qiáng)度、比表面積和孔容。制球辦法選用圓盤制球,加入碳酸氫銨、碳酸鈉等一定量的添加劑。
5、活化焙燒:制球后進(jìn)入活化進(jìn)程,料球活化后用高溫90-100℃蒸汽水化4-6小時(shí)。然后進(jìn)入垂直窯烘烤,烘烤溫度為400-450℃,烘烤時(shí)刻為40-45分鐘。
活性氧化鋁球在出產(chǎn)中,須注意控制各出產(chǎn)階段的溫度,這對(duì)制品的質(zhì)量和運(yùn)用功能非常重要。
- 上一條:活性氧化鋁球的六大物理性能
- 下一條:活性氧化鋁球?qū)儆谖kU(xiǎn)品嗎?
